一、裝置概述

HYL型微機小電流系統接地選線裝置是我司最新研制的新型小電流系統接地選線裝置，它適用于中性點不接地或經消弧線圈、電阻接地的運行方式系統，能夠迅速準確地查找出系統單相接地線路。采用模塊化設計，結構緊湊，高速16位ARM內核處理器保證了運算實時性和動作準確性，具有故障追憶功能，大容量Flash存儲器保存最近歷史故障記錄，雙硬件看門狗電路確保軟件運行的可靠性，中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。該裝置具有操作簡單，選線準確，速度更快、運行更可靠等特點，可記憶瞬間接地信息，能夠區分母線接地和出線接地，還可配置通信接口將各種故障信息傳送至有關部門，廣泛應用于電力系統變電站、發電廠以及煤炭、鋼鐵、冶金、化工等大型廠礦企業的供配電系統。

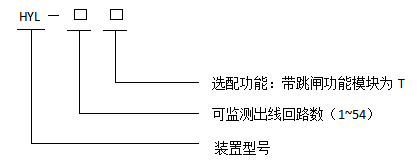

二、型號說明

三、技術指標

1、工作電源：AC/DC 85V～265V；

2、環境溫度：-20～+60℃；

3、環境濕度：不大于90%RH；

4、可選回路：不超過48路，1～3段母線；

5、零序電壓；U0<150V，電壓測量精度：1%；

6、零序電流；20mA～3A，電流測量精度：0.5%。

四、特點及適用條件

1、采用新一代智能芯片，集成度高、抗干擾能力強、運行速度快、存儲容量大、可靠性高；

2、自動顯示，記錄故障回路及接地時間等詳細信息；

3、裝置全部回路均可帶跳閘接點；

4、可配置RS485、RS232 、RS422多種通訊接口；

5、裝置具有開機自檢功能；
